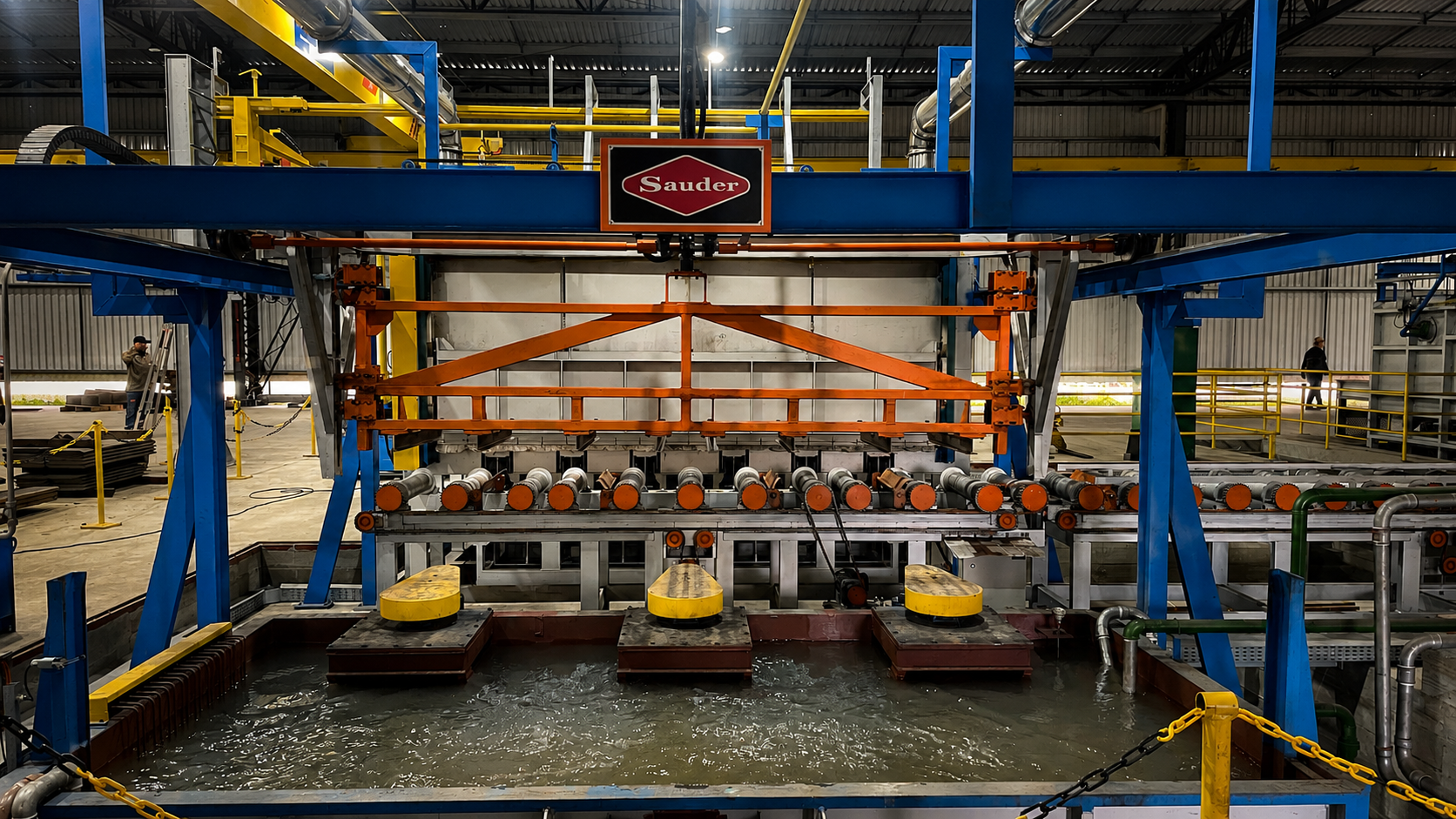

Linha Walking Beam
Forno de Têmpera + Forno de Revenimento • Capacidade 8 Toneladas cada

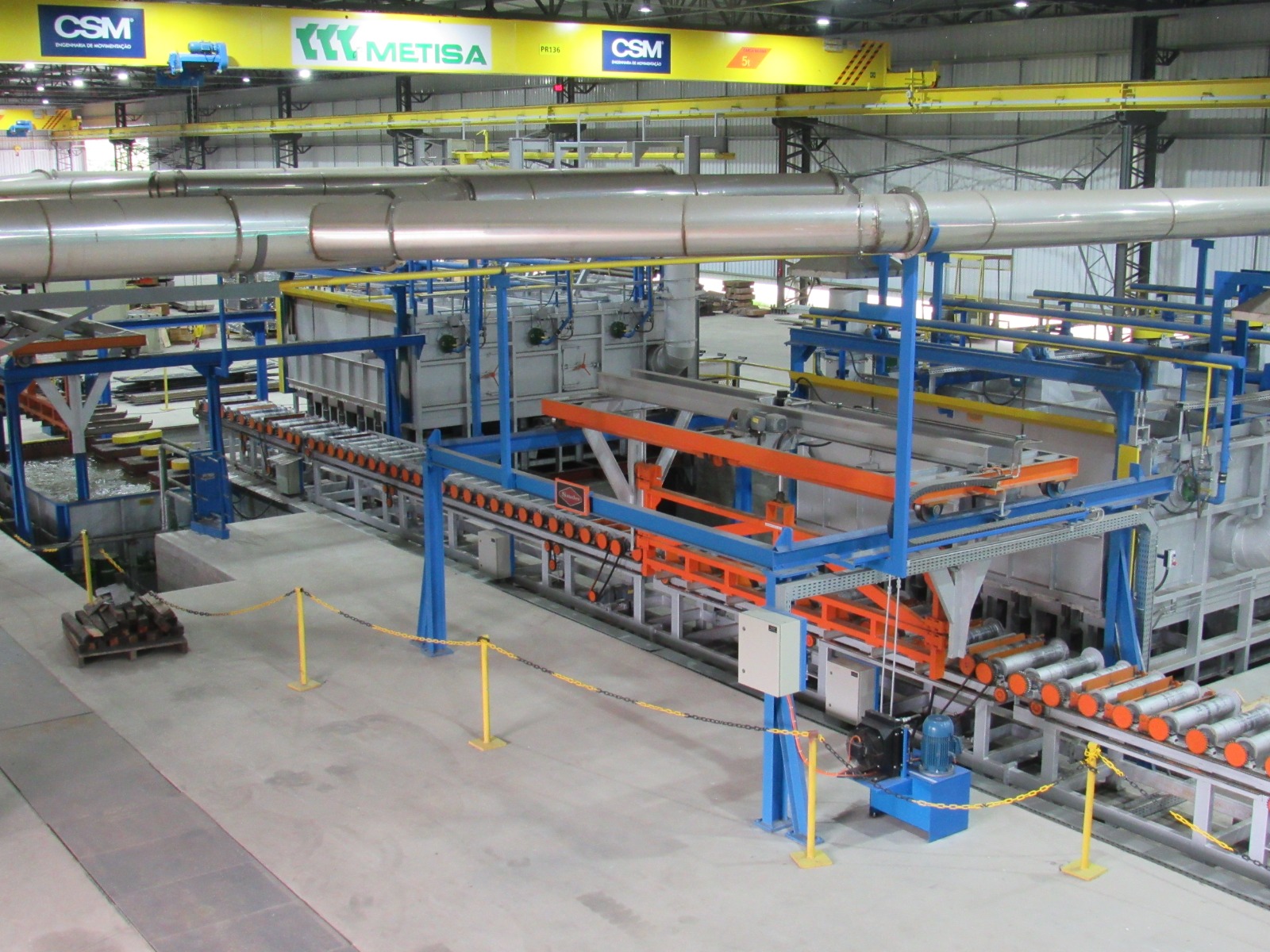

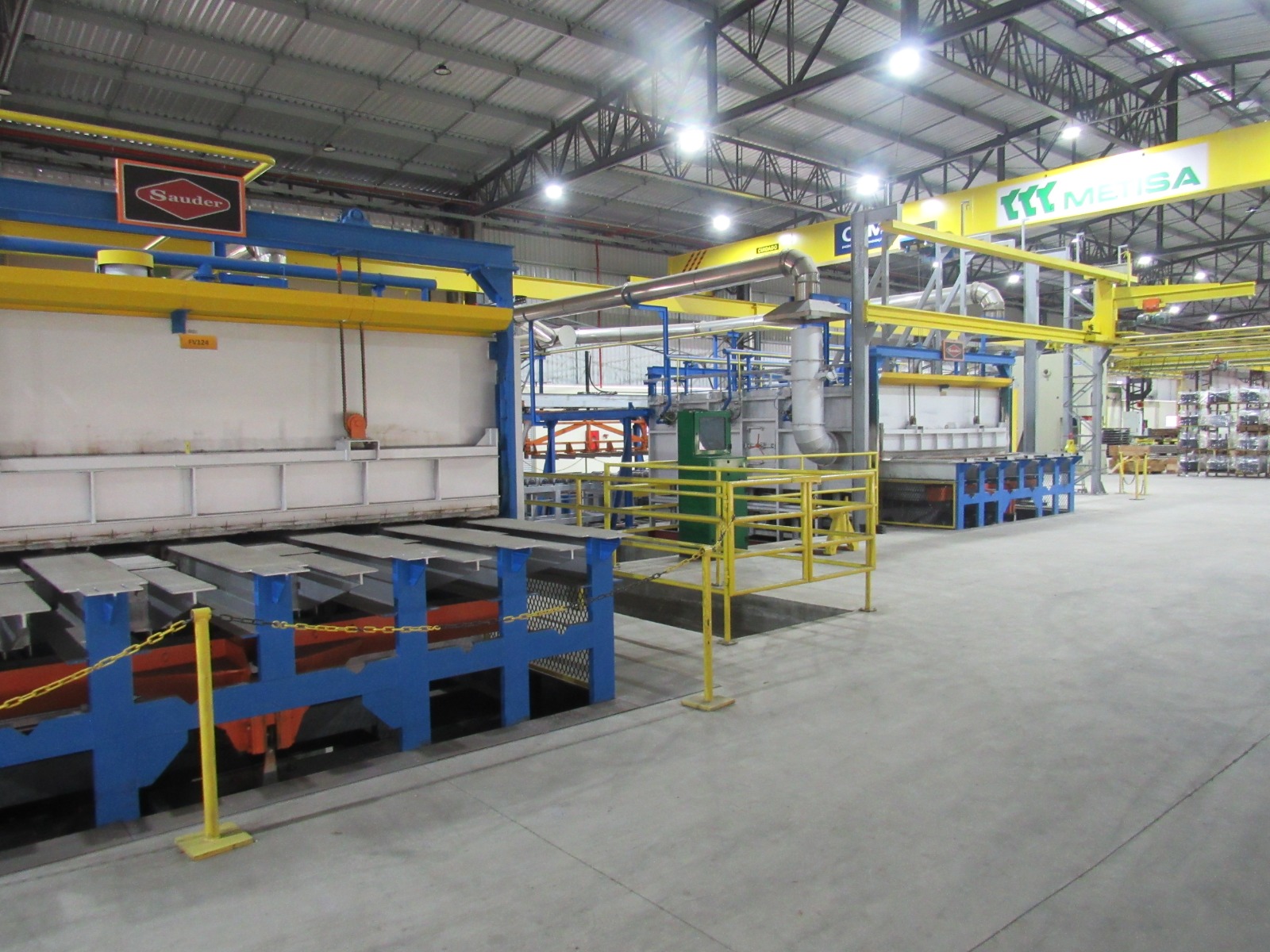

Descrição Geral da Linha
Sistema completo tipo Walking Beam com forno para têmpera e outro para revenimento, ambos com capacidade de 8 toneladas. O sistema inclui tanque com agitadores, dois manipuladores de carga e mesas transportadoras. Todo o processo opera de forma automática.

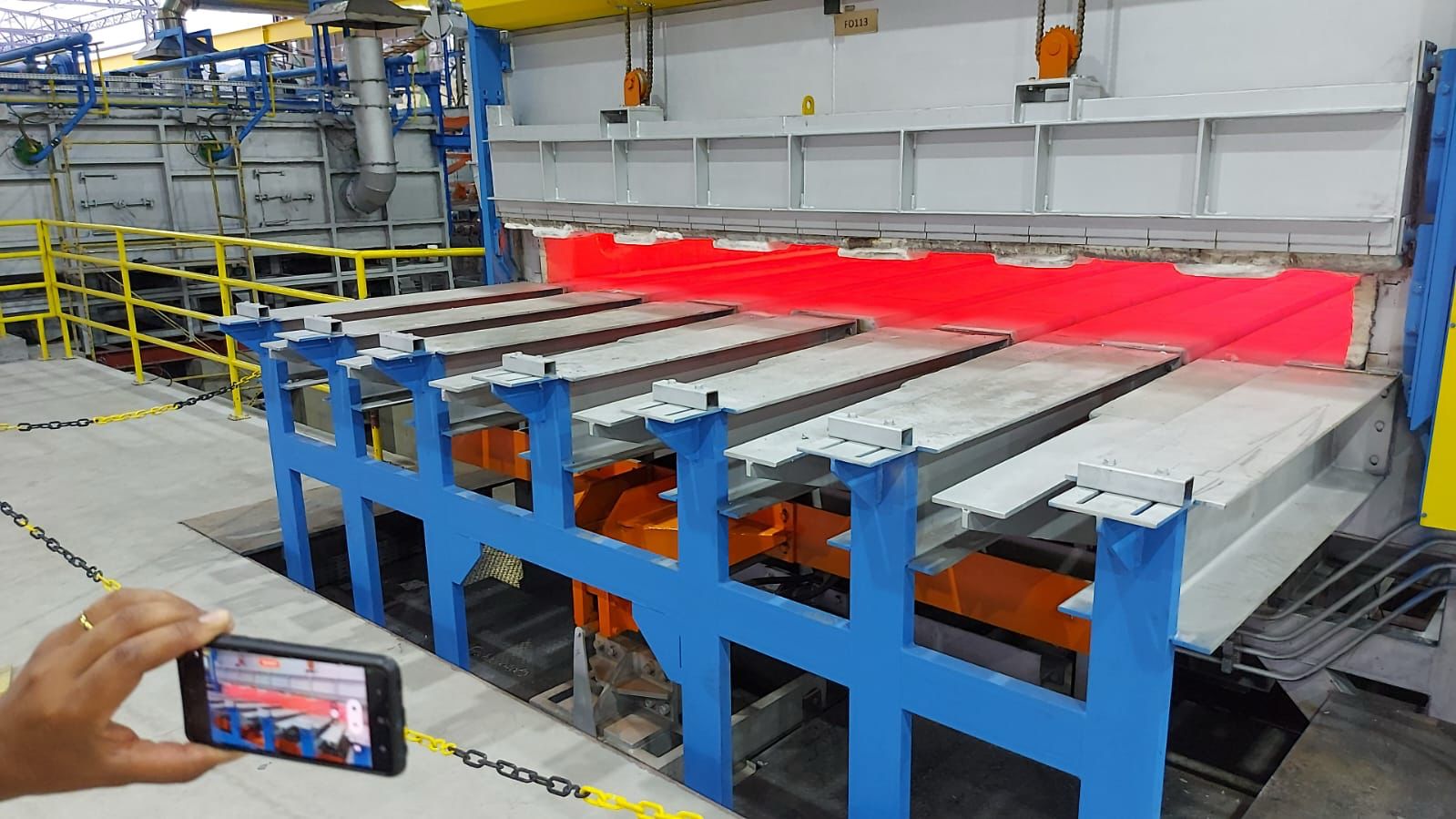

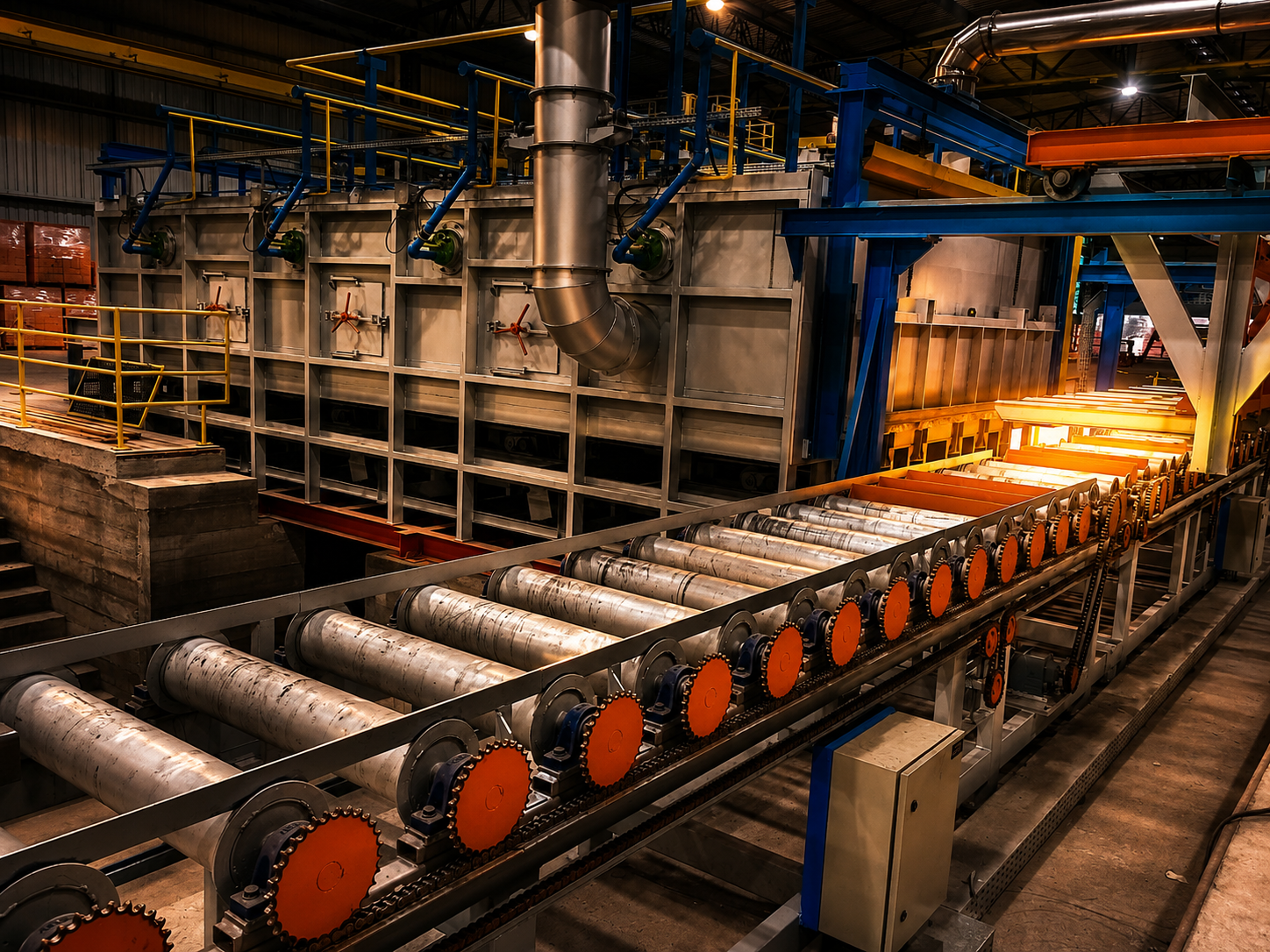

Forno Contínuo de Têmpera
FCAVT 400 / 120 / 500
Finalidade: Aquecimento de peças em geral até a temperatura de austenitização conforme especificação técnica do cliente, com descarga automática pelos garfos de pega de um manipulador vertical eletromecânico para o tanque de têmpera.
Destaques do Sistema:

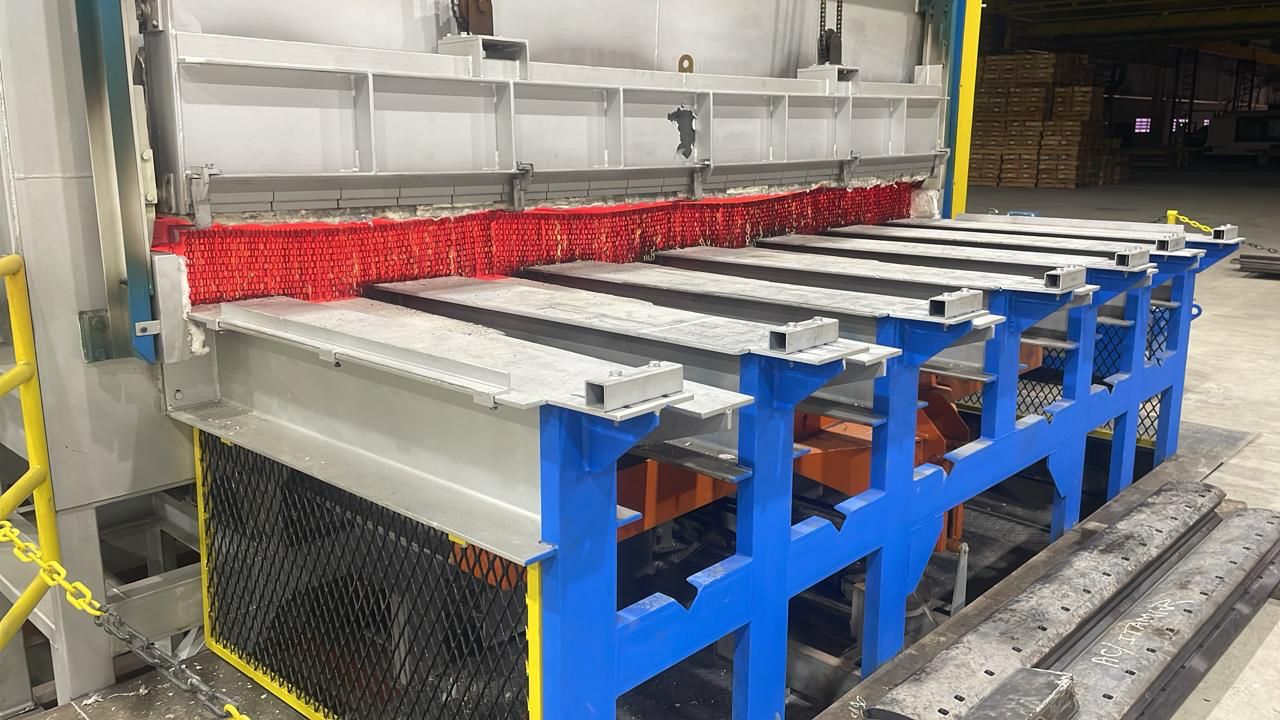

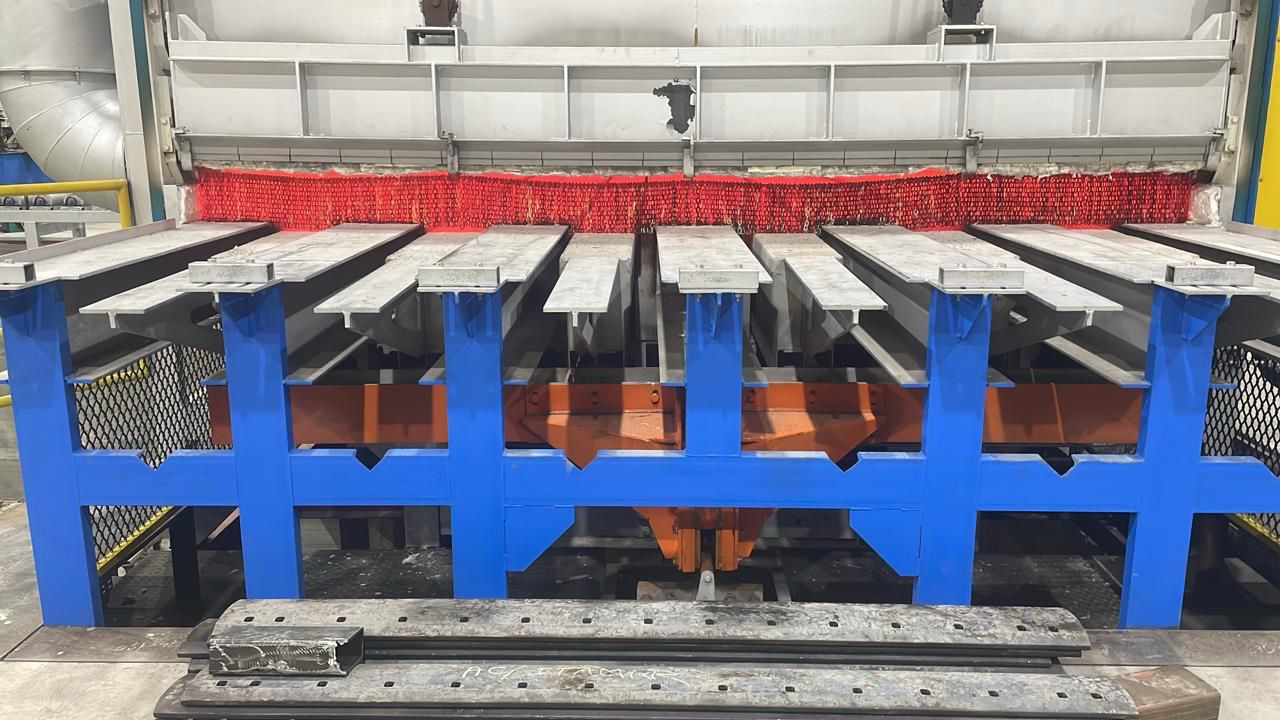

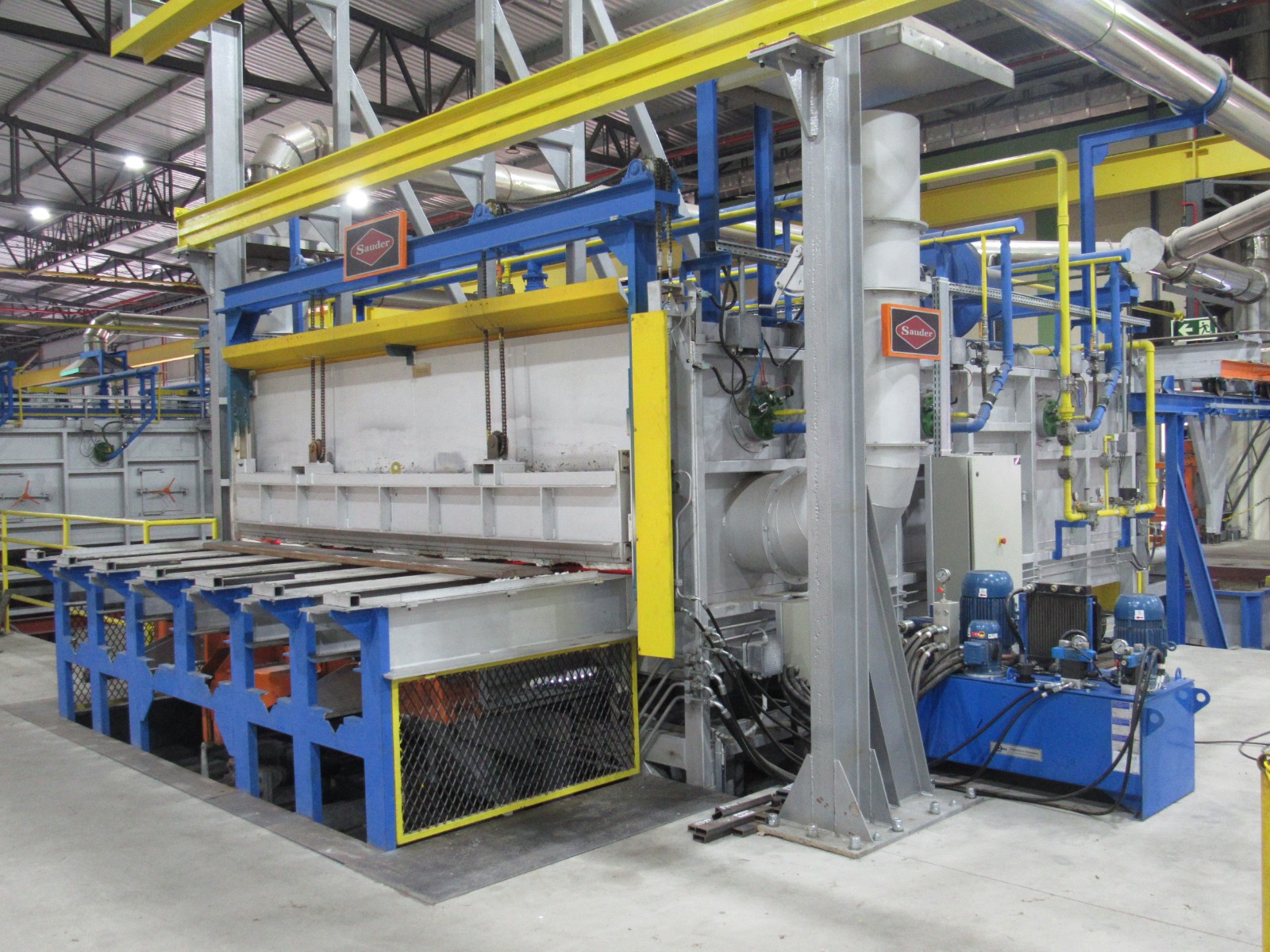

- Sistema Hidráulico de acionamento das vigas caminhantes (Walking Beam)
- Cilindros hidráulicos com válvulas de retenção e ajuste de velocidade
- Retorno lento seguro em caso de pane hidráulica ou elétrica
- Montagem em mancais e rótulas para perfeito alinhamento

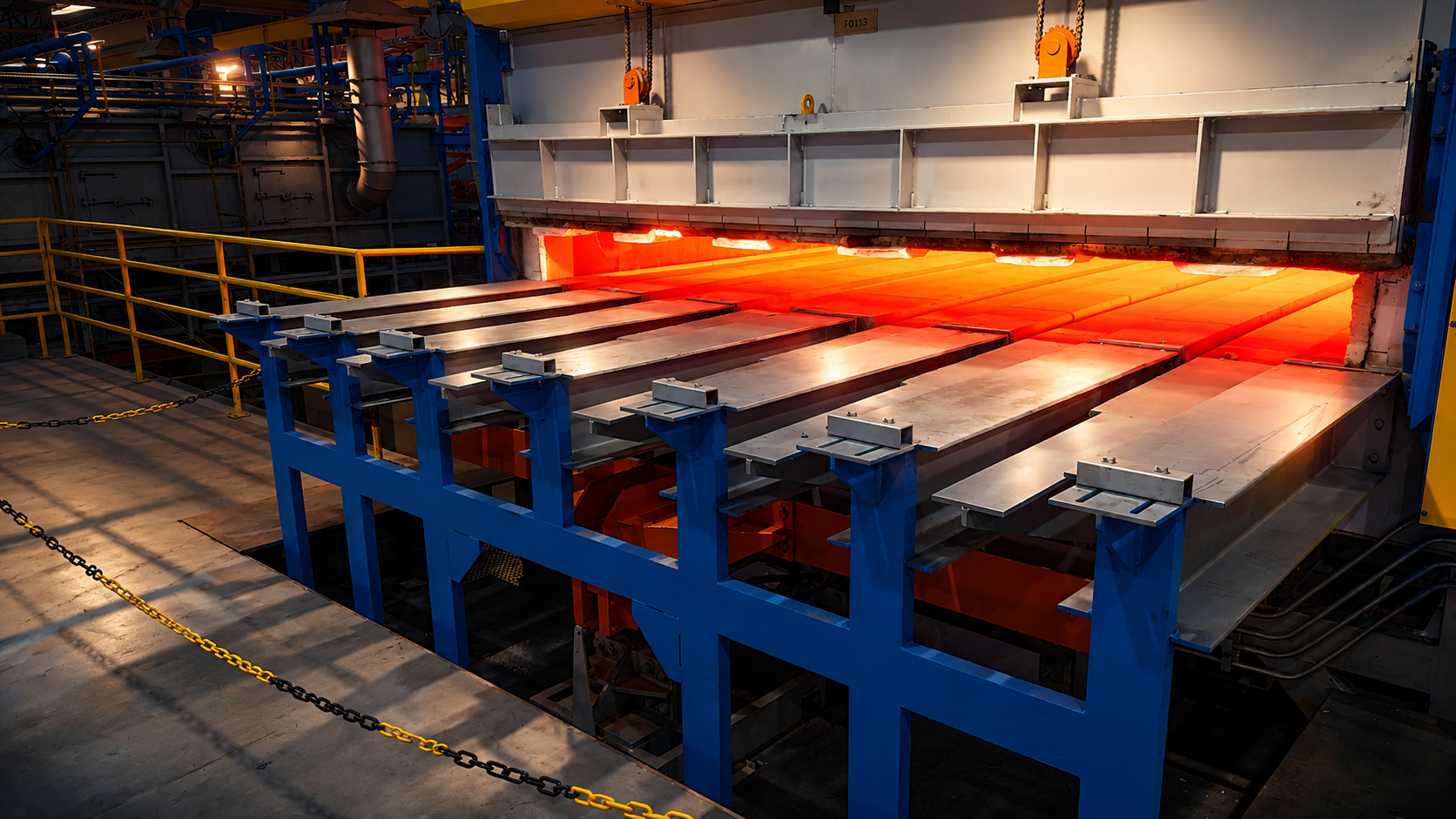

Forno Contínuo de Revenimento
FCAVR 400 / 120 / 500
Finalidade: Aquecimento de peças para o processo de revenimento com temperatura até 650°C, com descarga automática pelas vigas. As peças são retiradas manualmente pelo operador.
Componentes da Linha

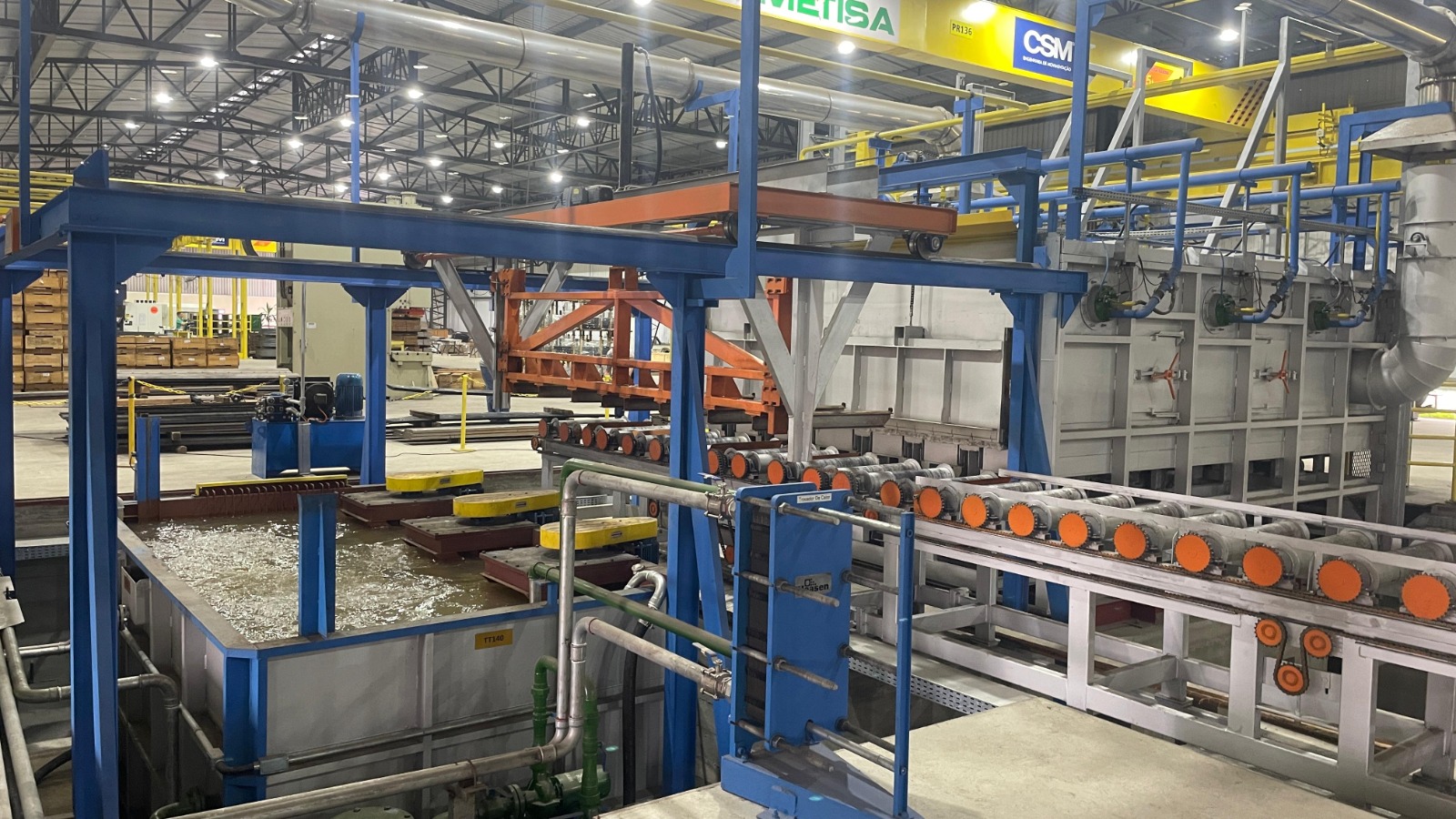

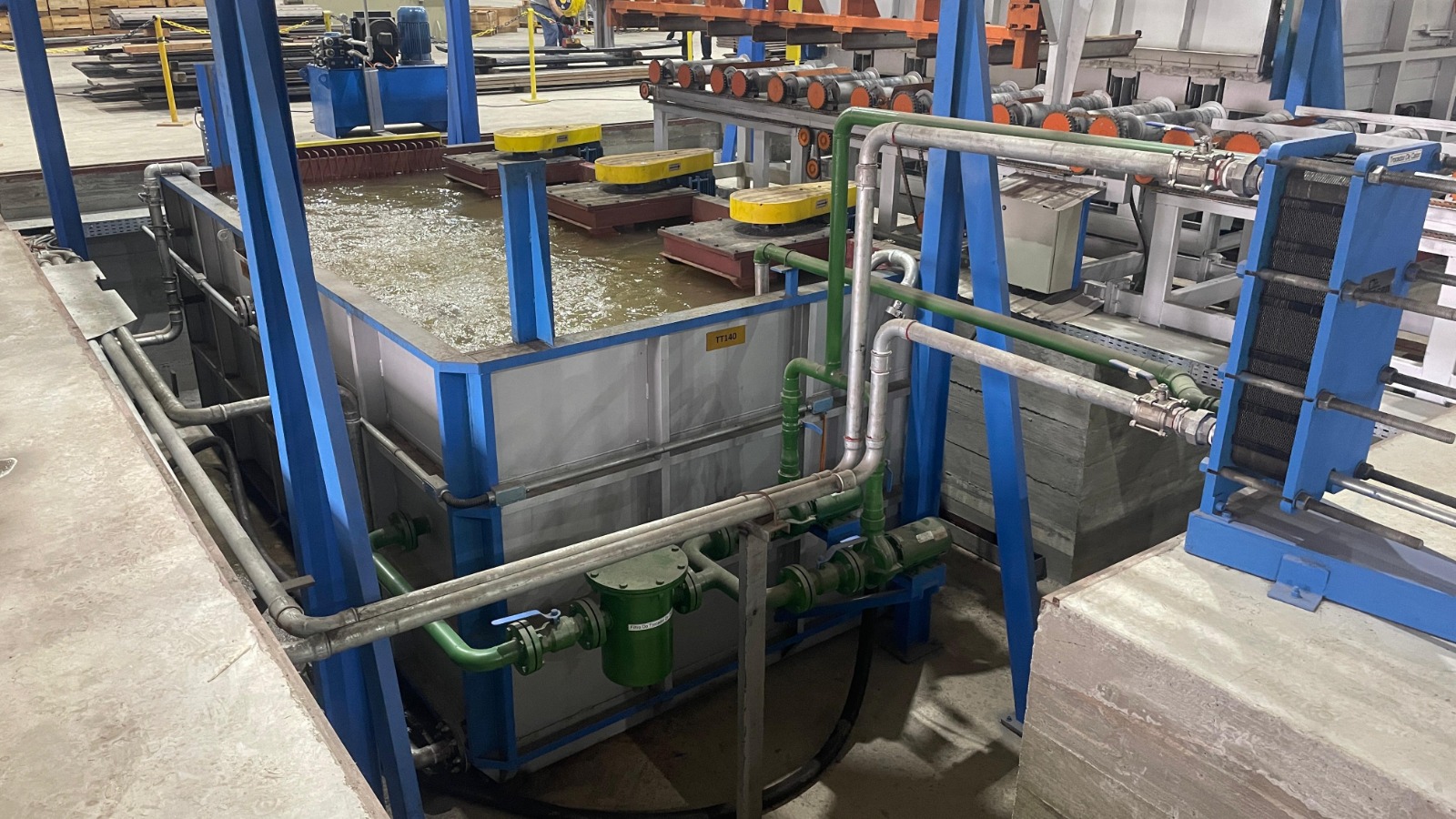

Tanque de Têmpera
Com agitadores para maior eficiência no resfriamento
Manipulador de Extração
Retira as peças quentes do forno de têmpera
Manipulador de Carga
Carrega automaticamente o forno de revenimento

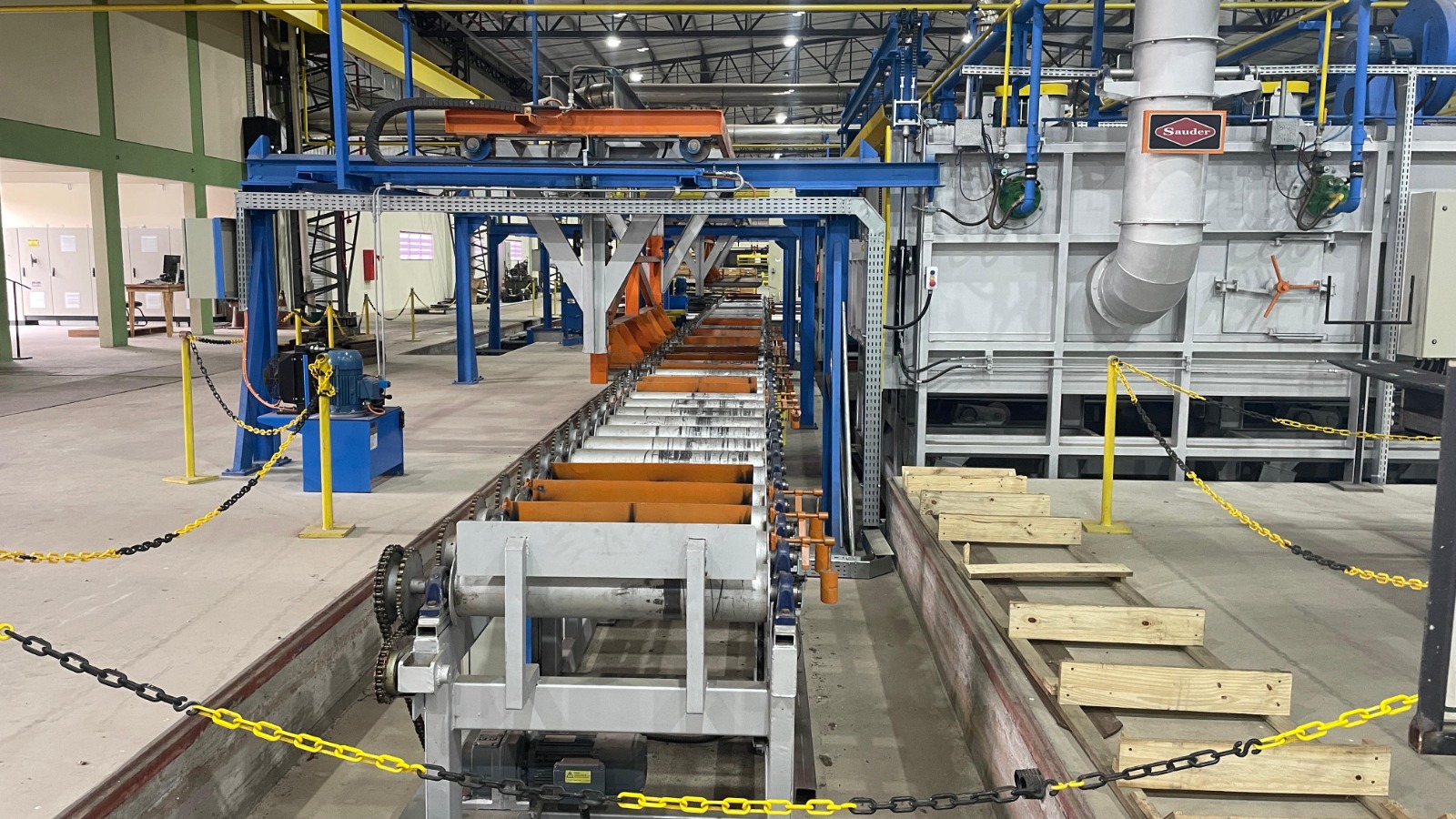

Mesas Transportadoras
Sistema de transferência entre os equipamentos
Galeria da Linha Walking Beam
Detalhes construtivos e operação do equipamento
