Secagem de peças refratárias
Estufa câmara carro com aquecimento elétrico, projetada para a secagem de peças refratárias.
Descrição Geral da Estufa

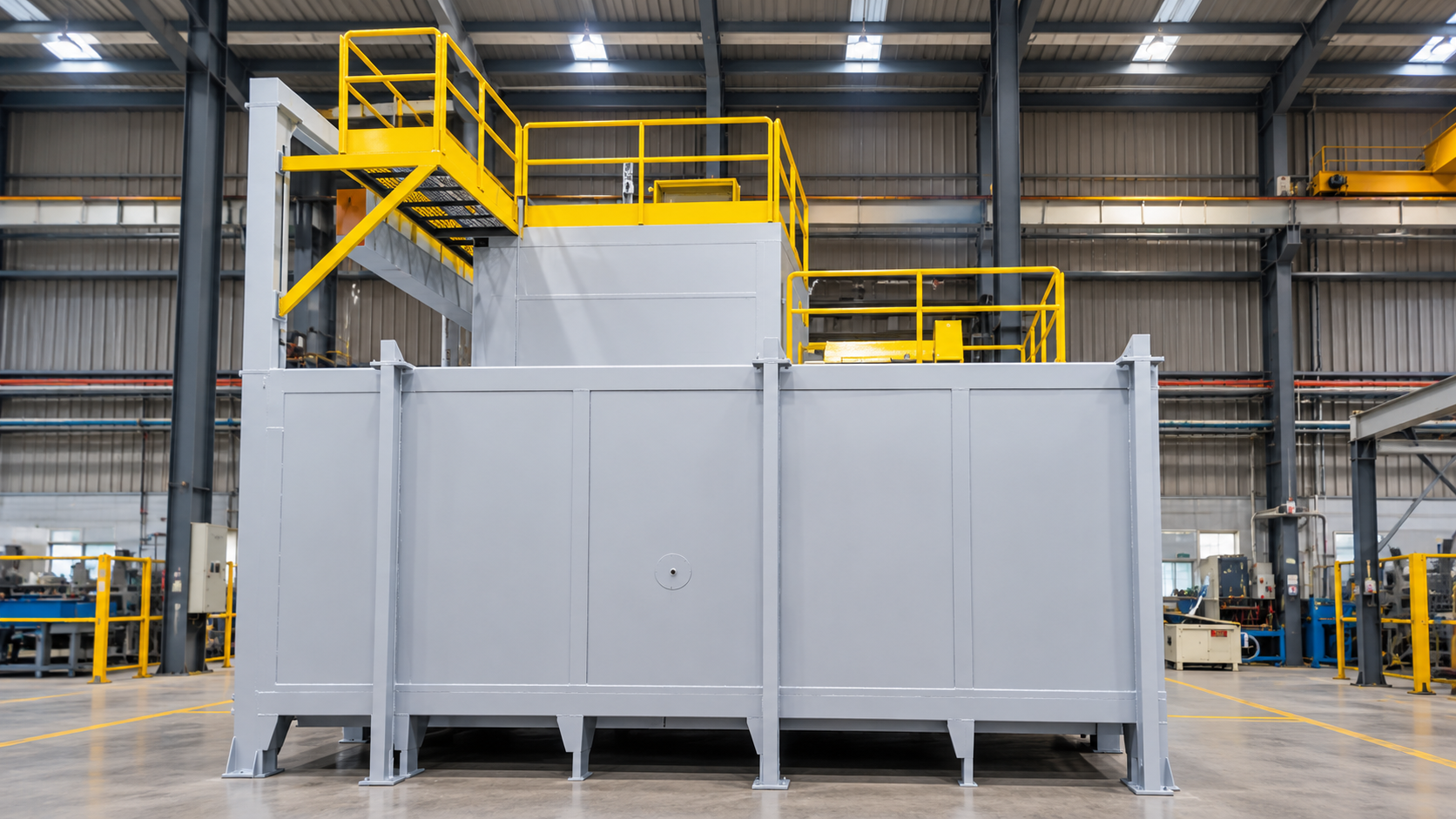

A estufa possui paredes laterais e teto construídos em sistema modular, com estrutura em aço carbono SAE-1020 e isolamento em fibra cerâmica. A caixa de aquecimento segue o mesmo conceito construtivo: painéis modulares isolados com fibra cerâmica.

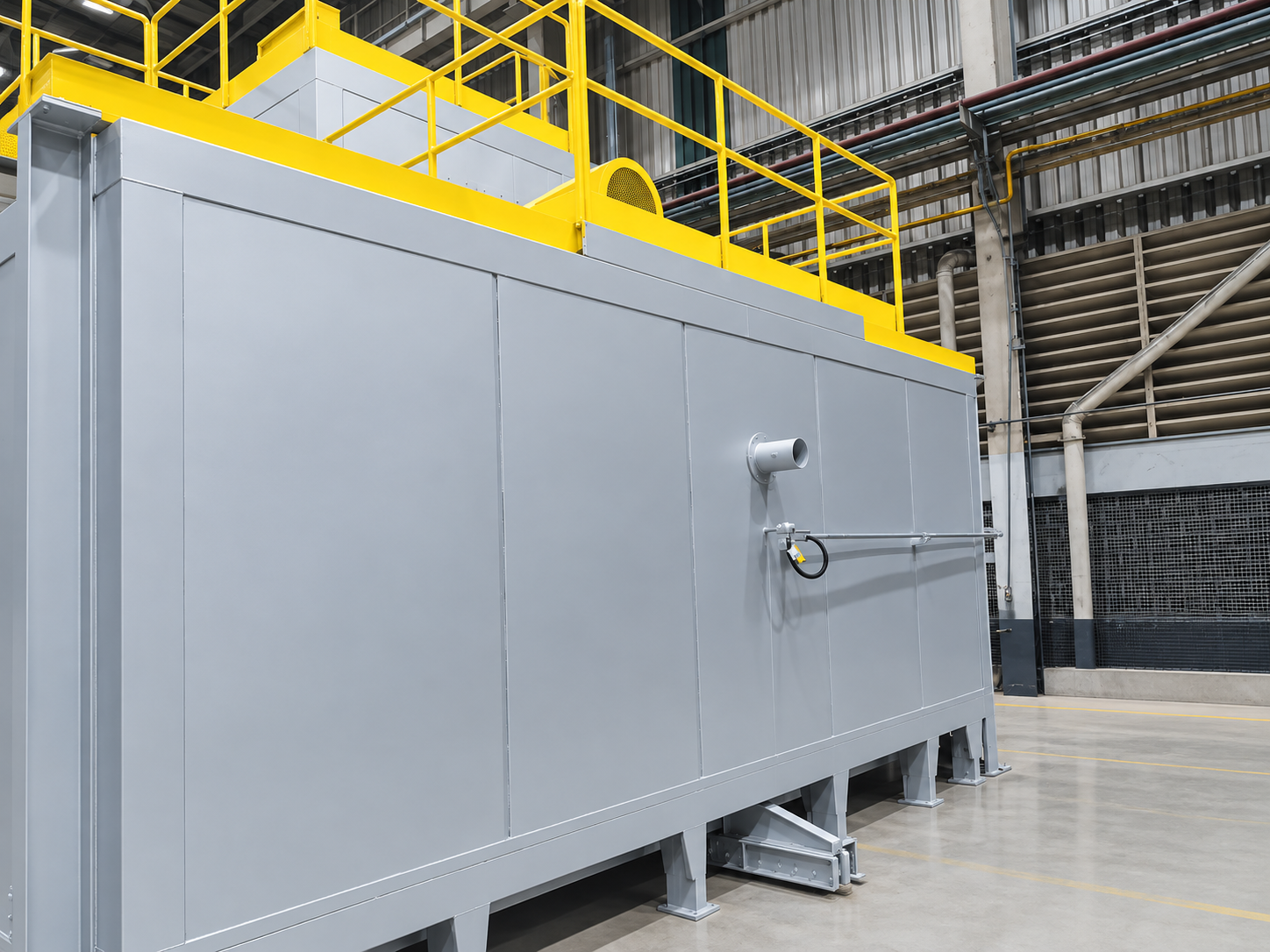

Sistema de Circulação de Ar Quente
Distribuição interna durante a fase de rampa
Funcionamento: Um ventilador centrífugo fabricado em aço inox insufla o ar quente para os dutos da câmara. O ar retorna à caixa de aquecimento para reaquecimento durante a fase de rampa.
Distribuição do ar:

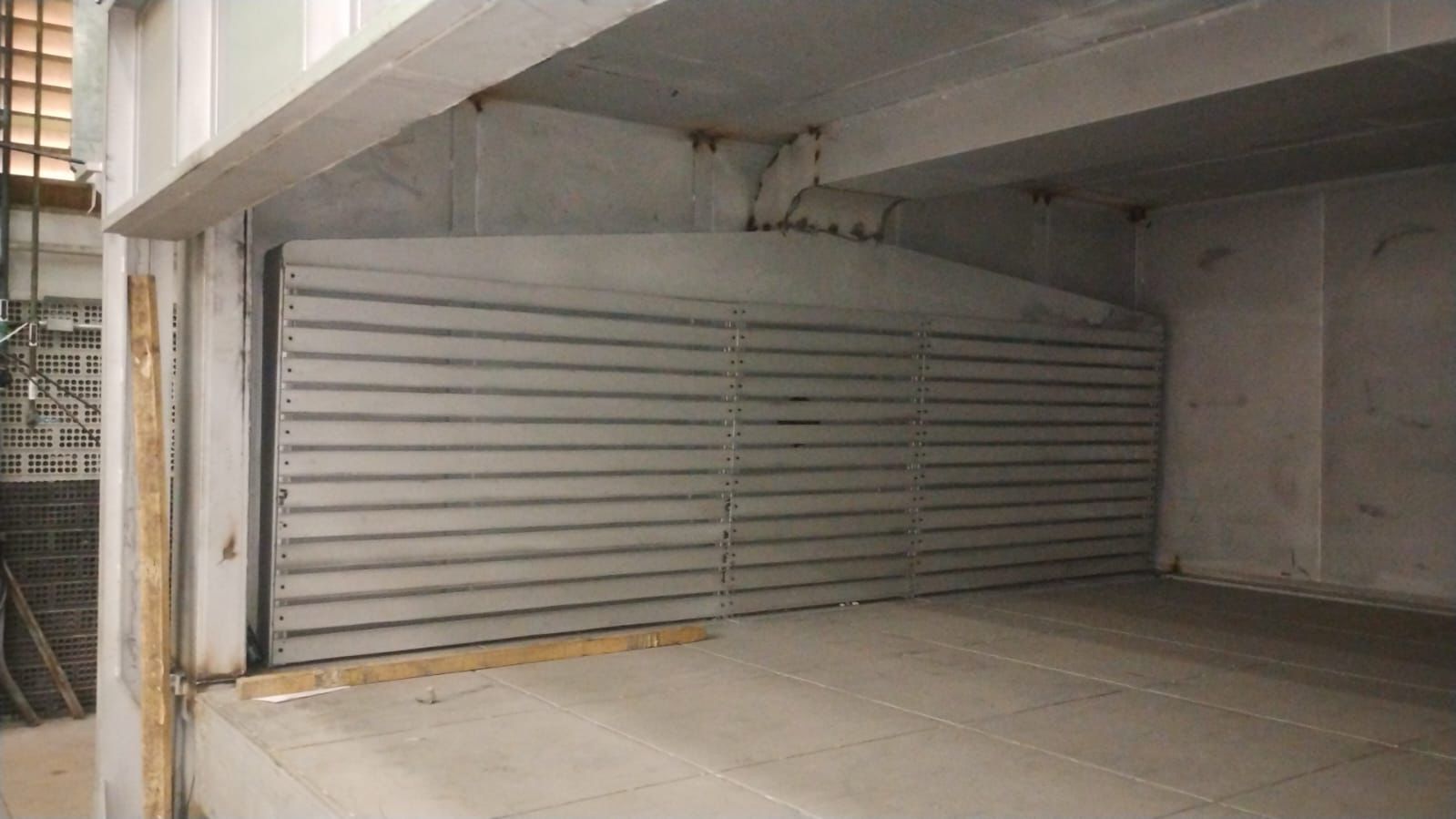

- Dutos montados lateralmente, no sentido horizontal, nos dois lados da câmara.
- Aberturas com defletores ao longo dos dutos direcionam o fluxo de ar para as peças.
- O sistema favorece a distribuição do ar quente, a homogeneidade de temperatura nas peças e dentro da câmara.
- Os dutos inferiores são interligados por um duto em arco, conectado diretamente à boca de descarga do recirculador posicionado na caixa de aquecimento.
Porta Frontal e Vagoneta
Carga, descarga e isolamento da estufa

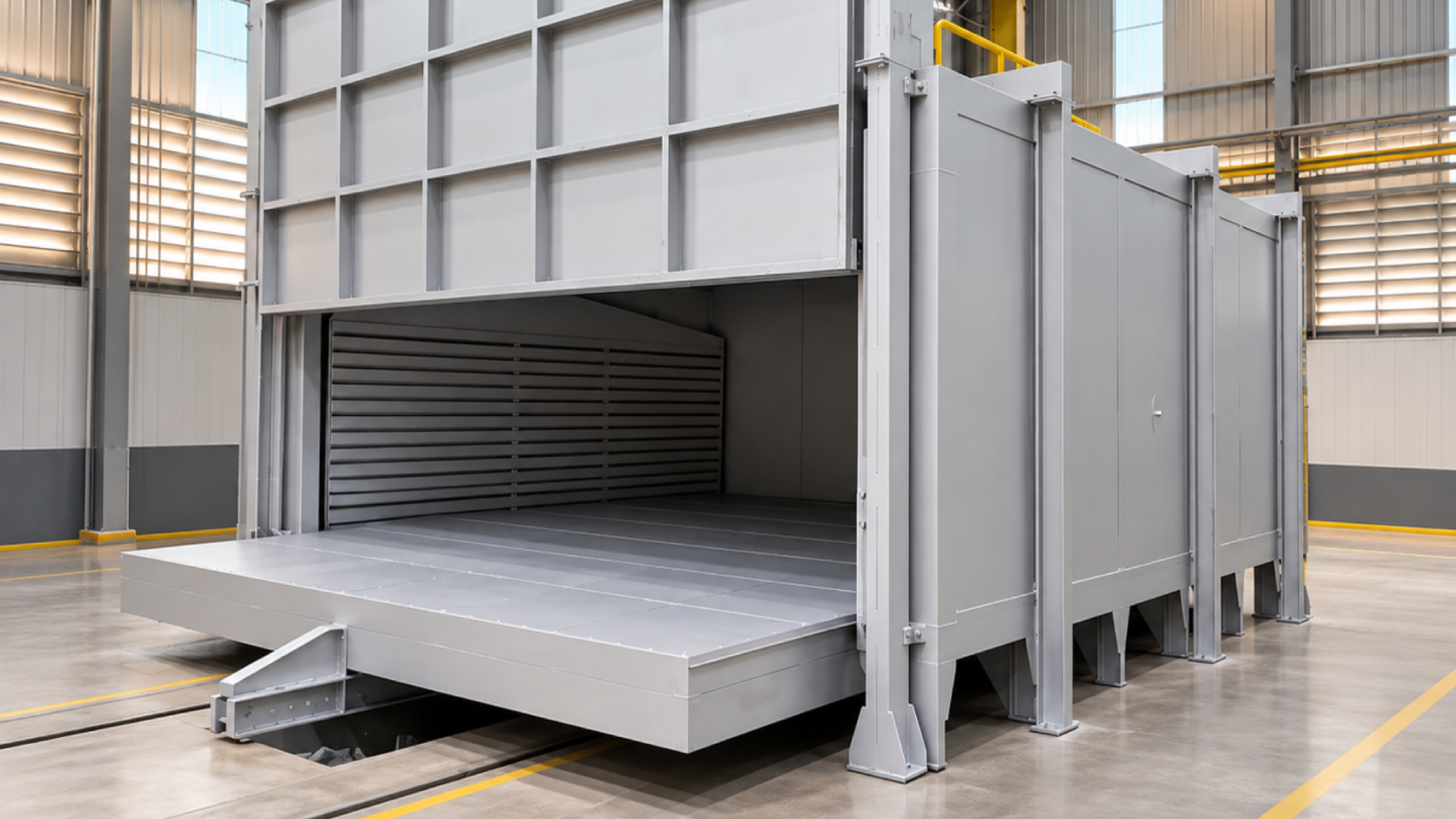

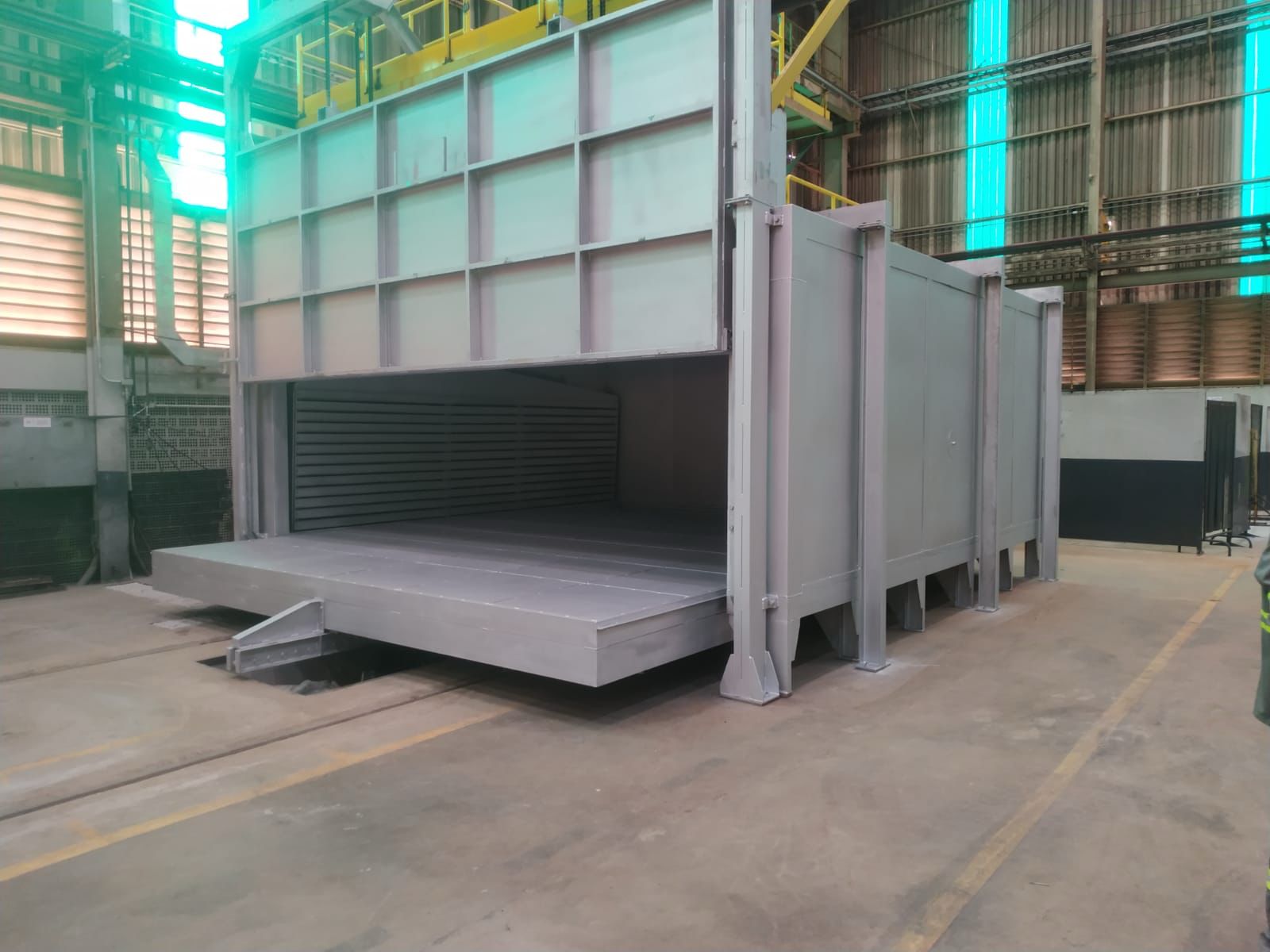

Porta frontal: A carga e a descarga da estufa são realizadas por uma porta frontal do tipo guilhotina, com deslocamento vertical para abertura e fechamento. A porta foi fabricada com a mesma forma construtiva da estrutura da estufa.
Vagoneta: O carro foi construído com chapas e perfis estruturais em aço carbono SAE-1020, com aplicação de camadas de isolamento e refratário para garantir o isolamento.
Principais Características
Construção Modular
Paredes laterais, teto e caixa de aquecimento construídos com painéis modulares.
Ar Quente Recirculado
Ventilador centrífugo em aço inox, dutos e recirculação para reaquecimento durante a rampa.
Porta Guilhotina
Porta frontal com deslocamento vertical para a carga e descarga da estufa.
Controle por CLP
Controlador lógico programável para o controle do equipamento por entradas e saídas digitais e analógicas.
Segurança, Manutenção e Controle
Conjunto projetado e fabricado de acordo com as normas vigentes de segurança

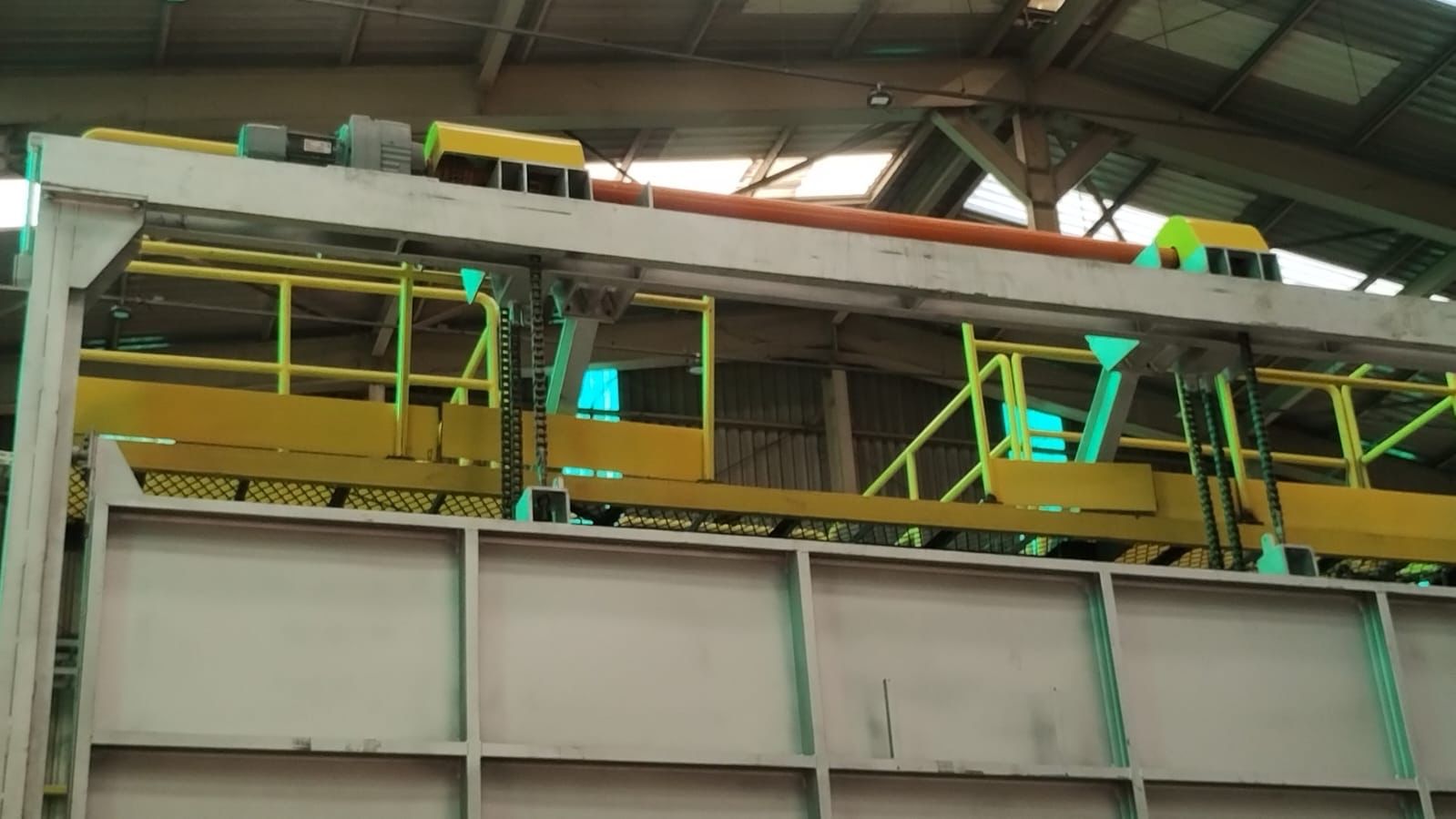

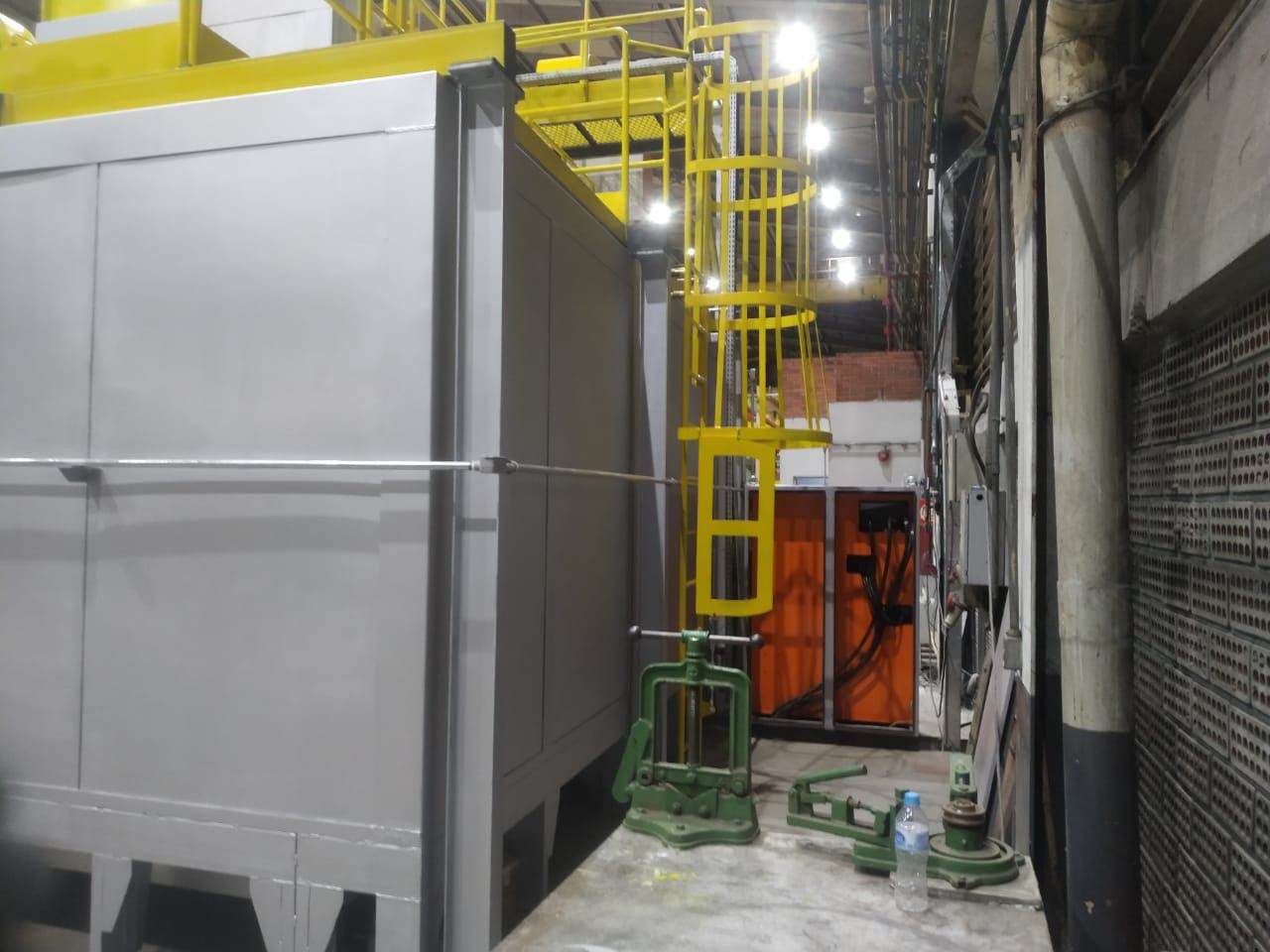

Acesso para manutenção: No teto da estufa há uma passarela com guarda-corpo e escadas para os serviços de manutenção e reparos dos equipamentos instalados sobre a estufa, atendendo às normas de segurança NR-12 e NR-14.

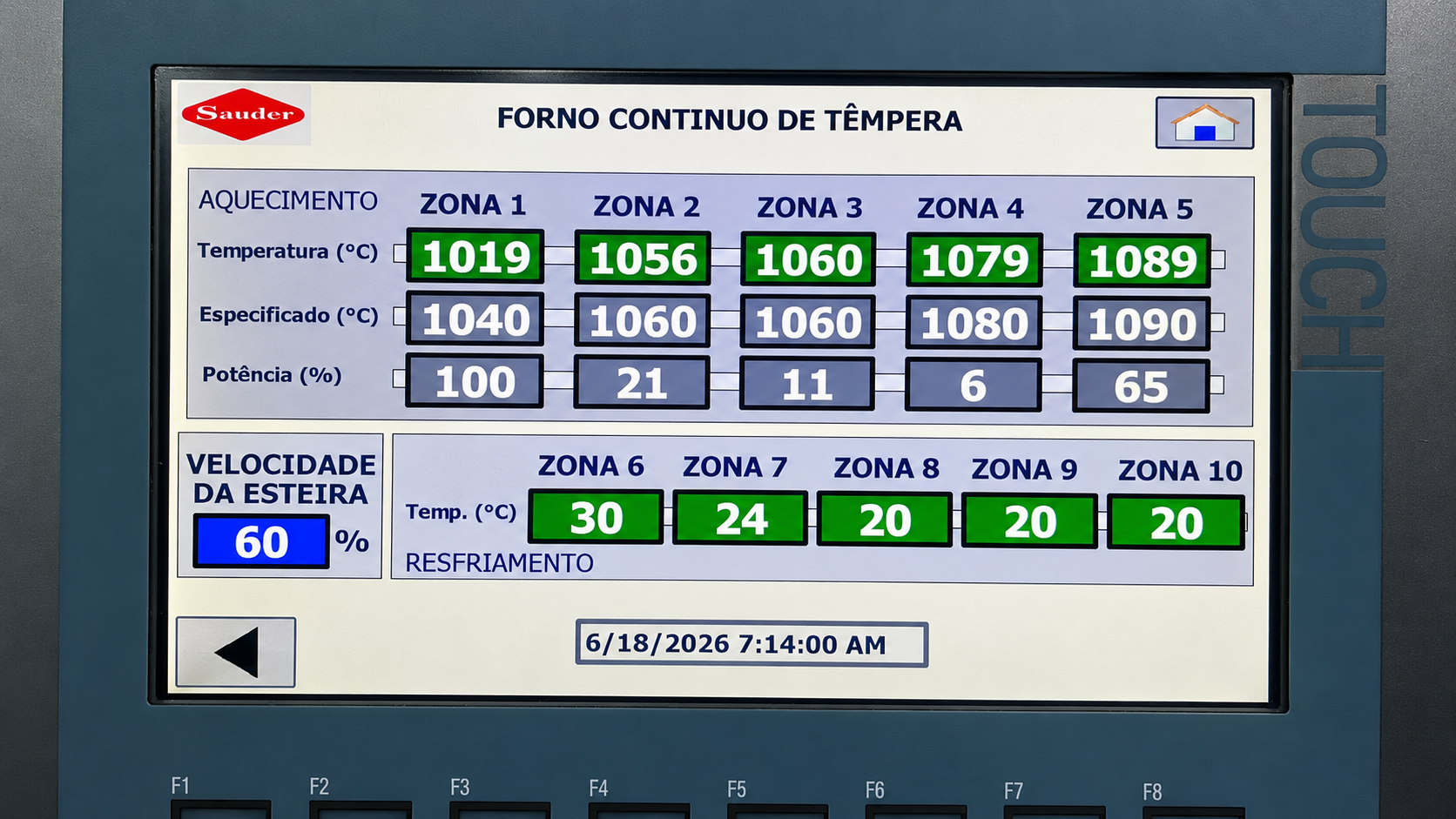

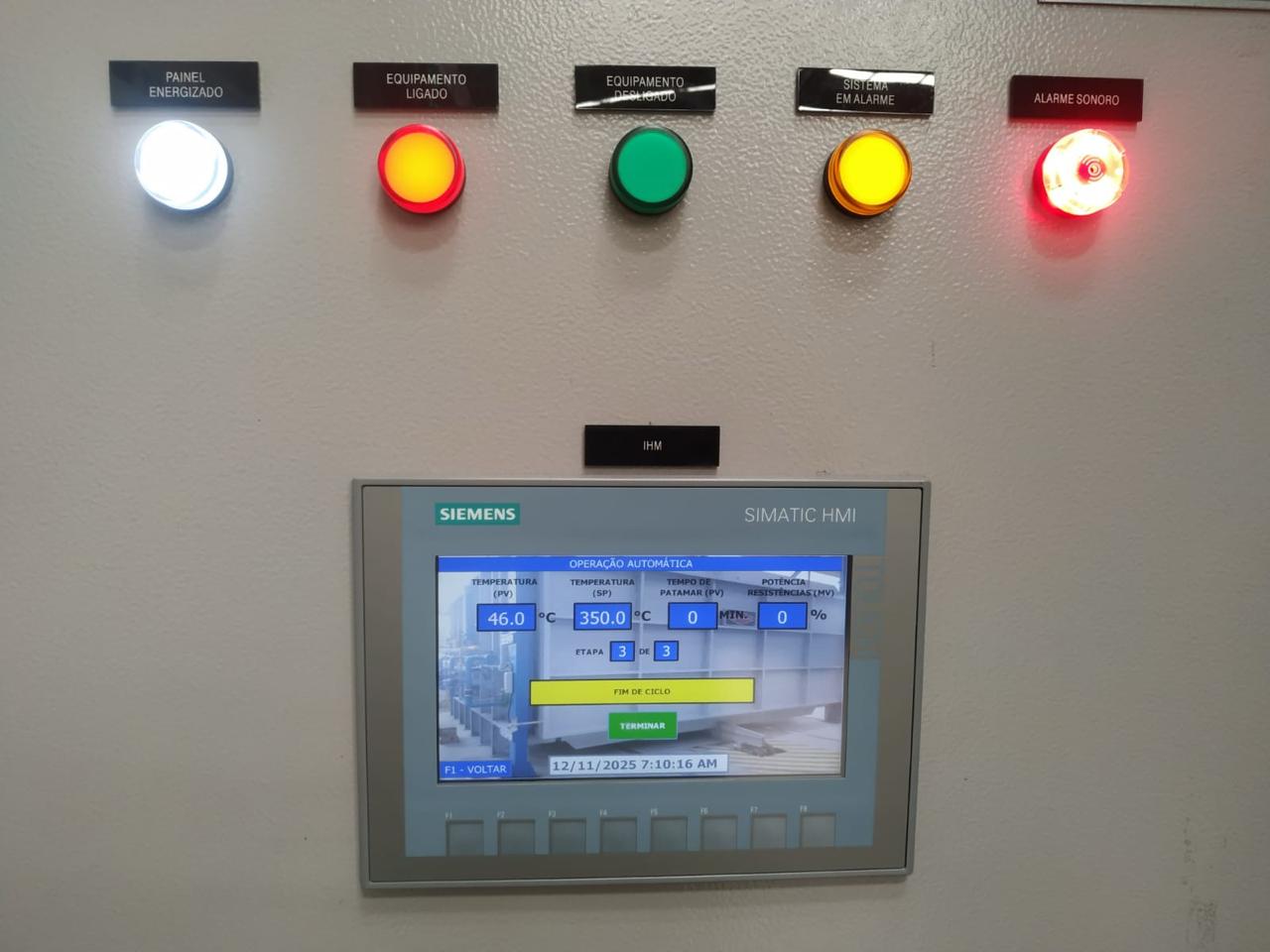

Painel elétrico geral: O painel possui um controlador lógico programável (CLP). Essa unidade de processamento lógico realiza todo o controle do equipamento por meio de entradas e saídas digitais e analógicas.
Galeria Estufa Câmara Carro
Detalhes construtivos e componentes do equipamento
